Este laboratório tem como objetivo configurar a comunicação IPv6 entre duas redes locais (LAN NETCAT e LAN TEST), utilizando dois roteadores Cisco conectados via uma rede ISP. A configuração é feita no Cisco Packet Tracer, abrangendo desde a criação da topologia até a verificação de conectividade entre os hosts.

Roteiro do Laboratório

Parte 1: Criação da topologia no Packet Tracer

  • Crie a topologia conforme o diagrama.

Parte 2: Configuração da LAN NETCAT

  • Configure o nome do PC-A.

  • Atribua endereço IPv6 e gateway ao PC-A conforme a tabela.

Parte 3: Configuração do roteador RT-NETCAT

  • Adicione módulo serial HWIC-2T.

  • Configure o nome do roteador.

  • Defina senhas e banner.

  • Configure IPv6 nas interfaces.

  • Crie rota estática para a LAN TEST.

  • Salve as configurações.

Parte 4: Configuração da LAN TEST

  • Configure o nome do PC-B.

  • Atribua endereço IPv6 e gateway ao PC-B conforme a tabela.

Parte 5: Configuração do roteador RT-TEST

  • Adicione módulo serial HWIC-2T.

  • Configure o nome do roteador.

  • Defina senhas e banner.

  • Configure IPv6 nas interfaces.

  • Crie rota estática para a LAN NETCAT.

  • Salve as configurações.

Parte 6: Verificação da tabela de roteamento

  • Verifique com o comando show ipv6 route em ambos os roteadores.

Parte 7: Verificação de conectividade entre os hosts

  • Execute ping de PC-A para PC-B e vice-versa.

Tutorial Completo Passo a Passo

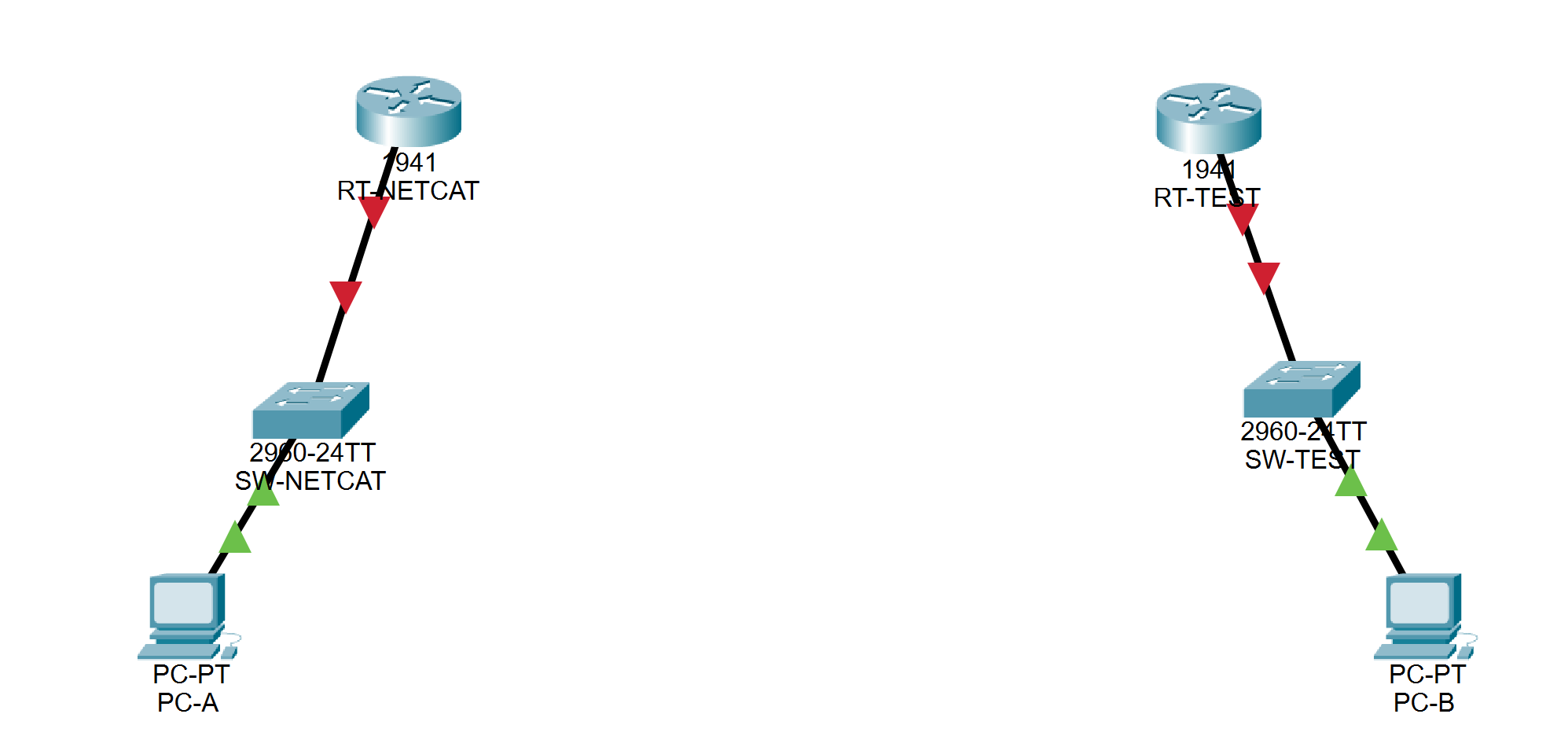

Parte 1: Criação da Topologia no Cisco Packet Tracer

  1. Adicione os dispositivos:

    • 2 Roteadores Cisco 1941: RT-NETCAT e RT-TEST

    • 2 PCs: PC-A (LAN NETCAT) e PC-B (LAN TEST)

    • 2 Switches: SW-NETCAT e SW-TEST

  2. Conecte os dispositivos:

    • PC-A ↔ SW-NETCAT

    • SW-NETCAT ↔ RT-NETCAT (G0/0)

    • PC-B ↔ SW-TEST

    • SW-TEST ↔ RT-TEST (G0/0)

    • RT-NETCAT S0/0/0 ↔ RT-TEST S0/0/1 (rede ISP)

Tabelas de Endereçamento

LAN INFNET

Dispositivo

Interface

Endereço IPv6

Gateway Padrão

PC-A

NIC

2001:0DB8:1234:0001::20

2001:0DB8:1234:0001::1

RT-NETCAT

G0/0

2001:0DB8:1234:0001::1





LAN ECDD

Dispositivo

Interface

Endereço IPv6

Gateway Padrão

PC-B

NIC

2001:0DB8:1234:0003::20

2001:0DB8:1234:0003::1

RT-TEST

G0/0

2001:0DB8:1234:0003::1



Rede ISP

Dispositivo

Interface

Endereço IPv6

RT-NETCAT

S0/0/0

2001:0DB8:1234:0002::1

RT-TEST

S0/0/1

2001:0DB8:1234:0002::2

Parte 2: Configuração da LAN NETCAT (PC-A)

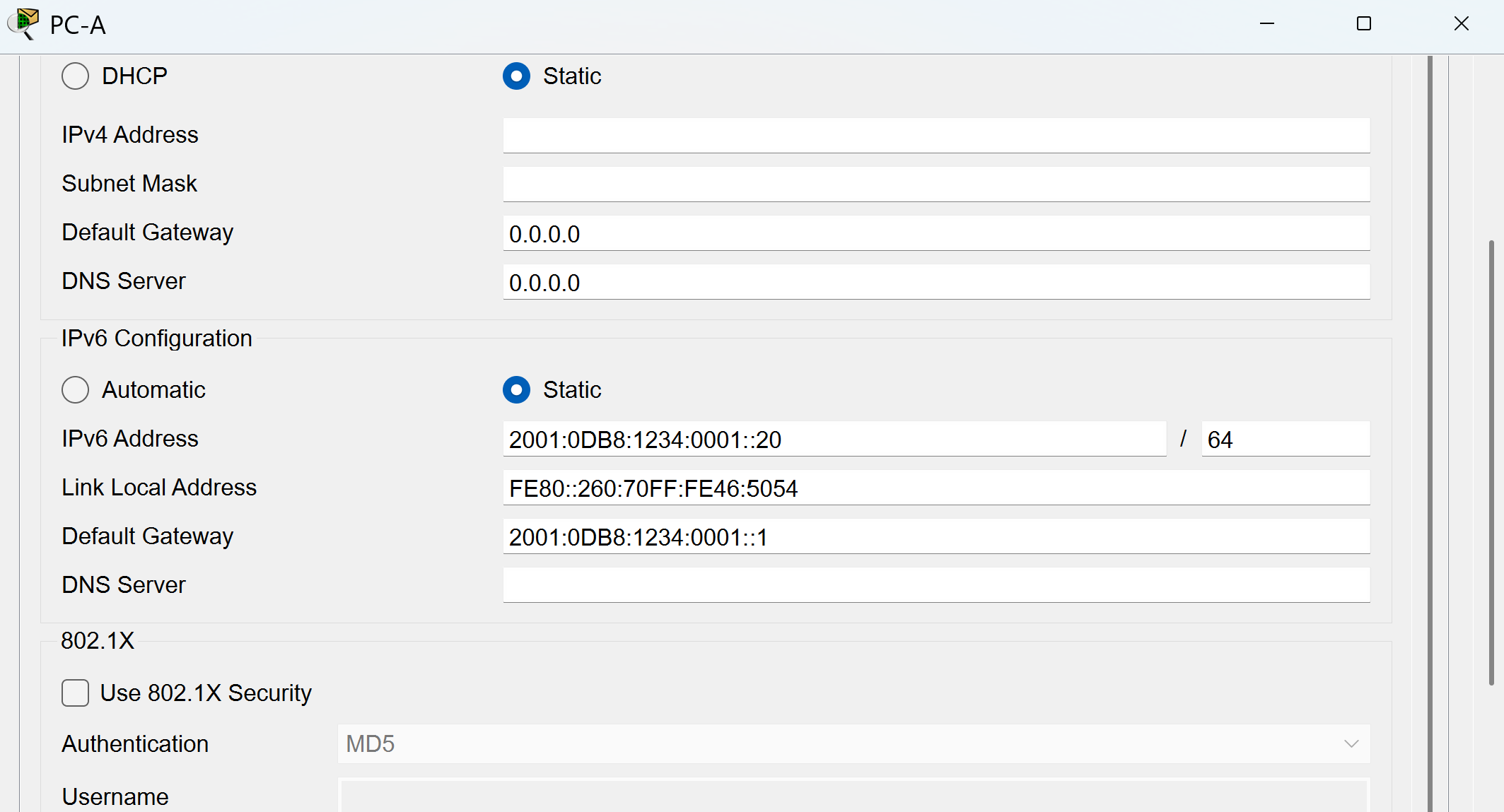

  1. Clique no PC-A → Desktop → IP Configuration

  2. Configure:

    • IPv6 Address: 2001:0DB8:1234:0001::20/64

    • Gateway: 2001:0DB8:1234:0001::1

  3. Renomeie o PC para PC-A via Config → Display Name

Parte 3: Configuração do Roteador RT-NETCAT

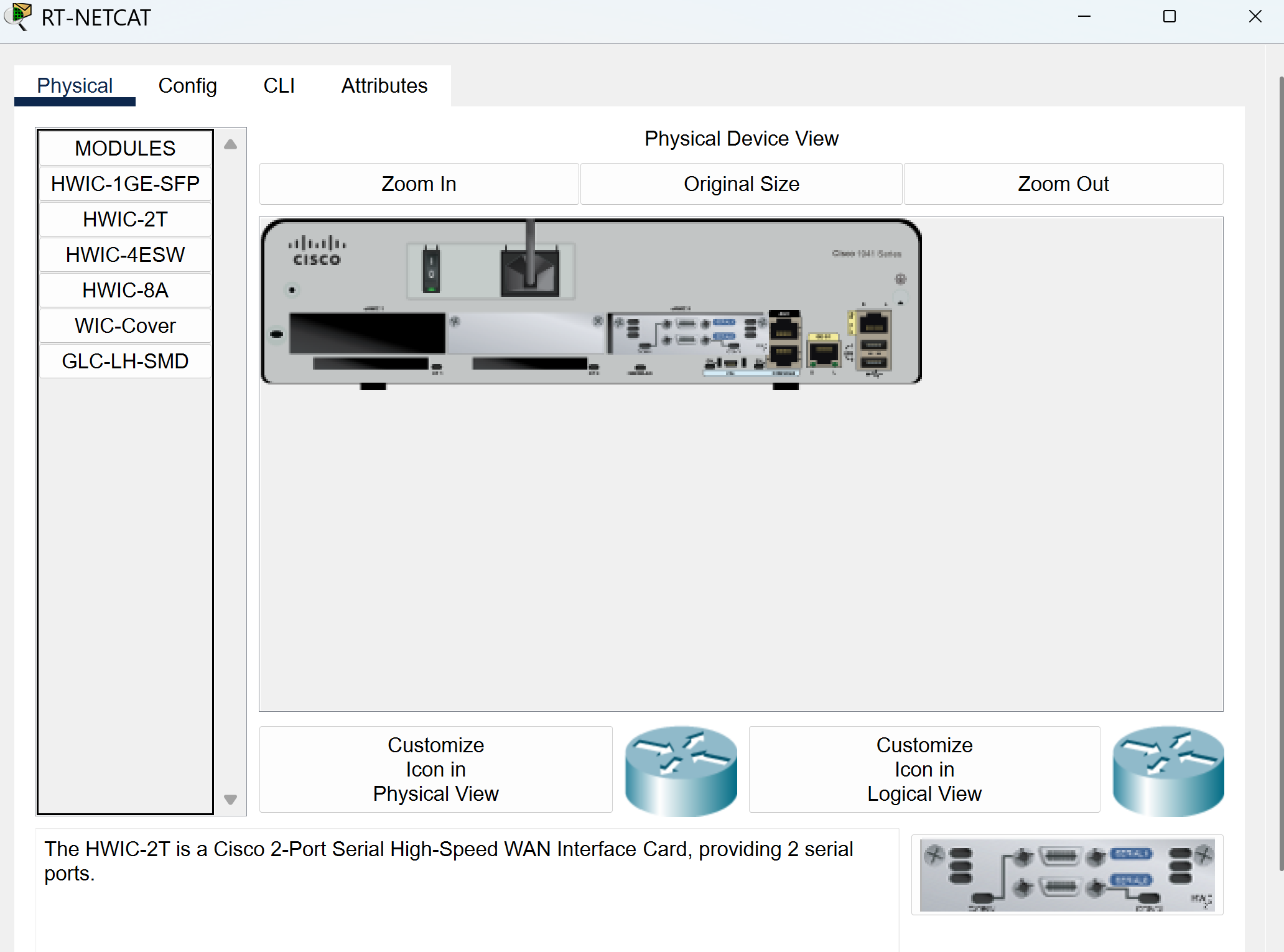

1. Adicionar módulo serial HWIC-2T

  • Vá na aba Physical, desligue o roteador e arraste o módulo HWIC-2T para um slot livre.

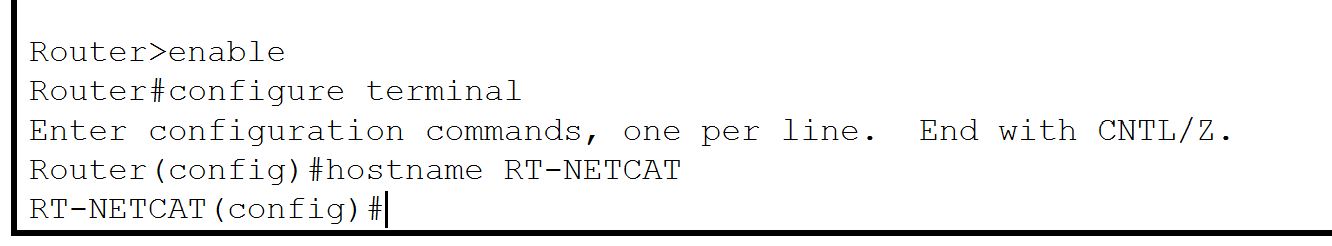

2. Acessar CLI e iniciar configuração

enable
configure terminal
hostname RT-NETCAT

3. Senhas e segurança

enable secret rc
line console 0
password netcat
login
exit

line vty 0 4
password netcat
login
exit

service password-encryption
banner motd #Acesso autorizado somente para administradores da NETCAT#

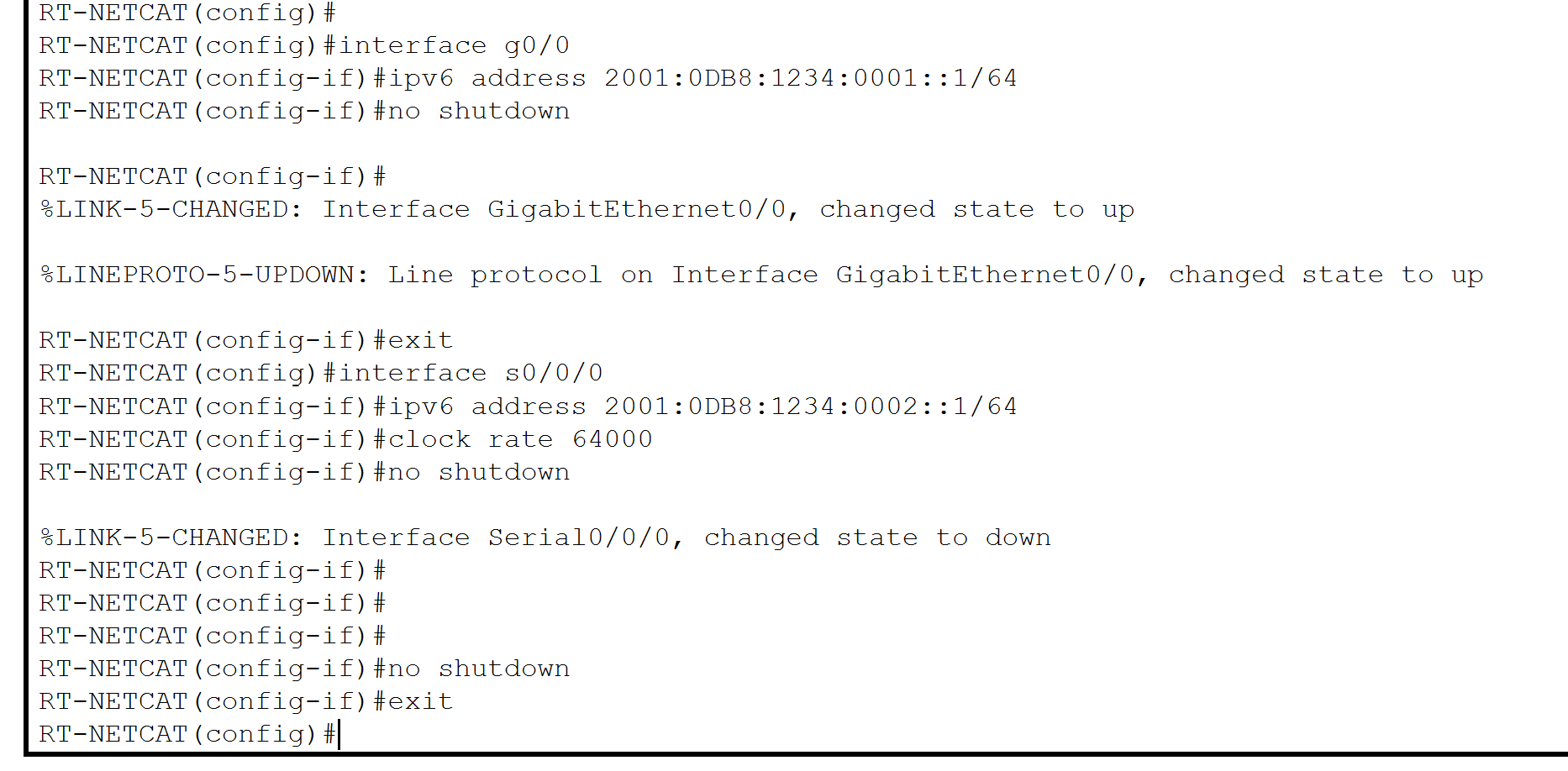

4. Configuração das interfaces IPv6

interface g0/0
ipv6 address 2001:0DB8:1234:0001::1/64
no shutdown
exit

interface s0/0/0
ipv6 address 2001:0DB8:1234:0002::1/64
clock rate 64000
no shutdown
exit

Um adendo: se você visualizar o erro

%LINK-5-CHANGED: Interface Serial0/0/0, changed state to down,

é porque o outro roteador ainda não está com o módulo serial HWIC-2T instalado e a interface correspondente (Serial0/0/1) ainda não foi configurada ou ativada.

Para evitar esse erro, antes de configurar a interface Serial0/0/0 no RT-NETCAT, certifique-se de que:

  • O RT-TEST também recebeu o módulo HWIC-2T na aba Physical com o roteador desligado;

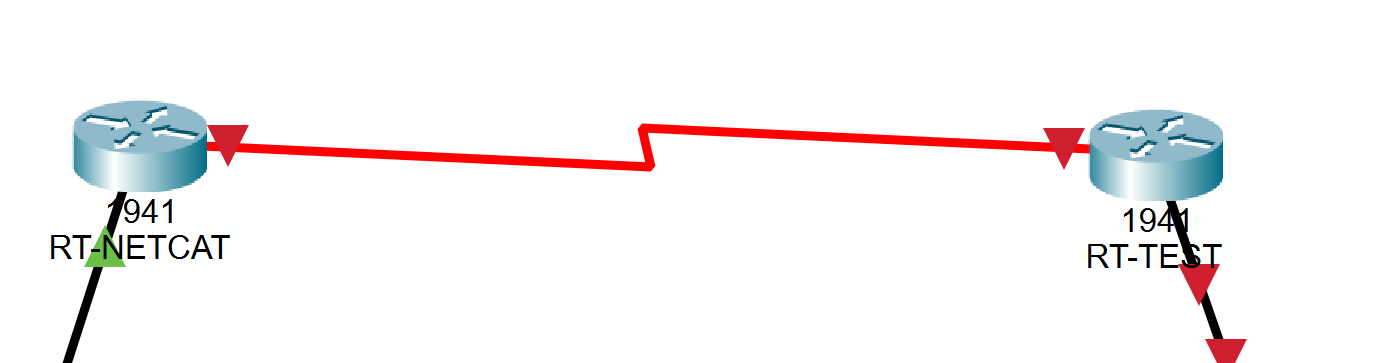

  • Você conectou os roteadores com cabo serial DCE (reloginho);

  • O DCE deve ir na porta Serial0/0/0 do RT-NETCAT e o outro lado (DTE) na Serial0/0/1 do RT-TEST;

  • Depois, configure e ative ambas as interfaces (no shutdown) para o link subir corretamente.

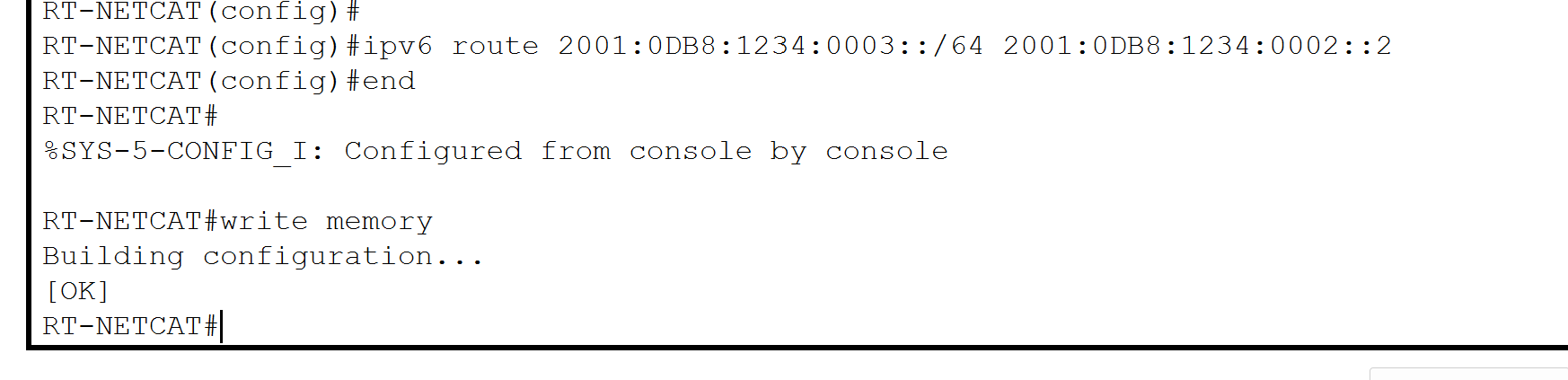

5. Criar rota estática para LAN TEST

ipv6 route 2001:0DB8:1234:0003::/64 2001:0DB8:1234:0002::2

6. Salvar as configurações

end
write memory

Parte 4: Configuração da LAN TEST (PC-B)

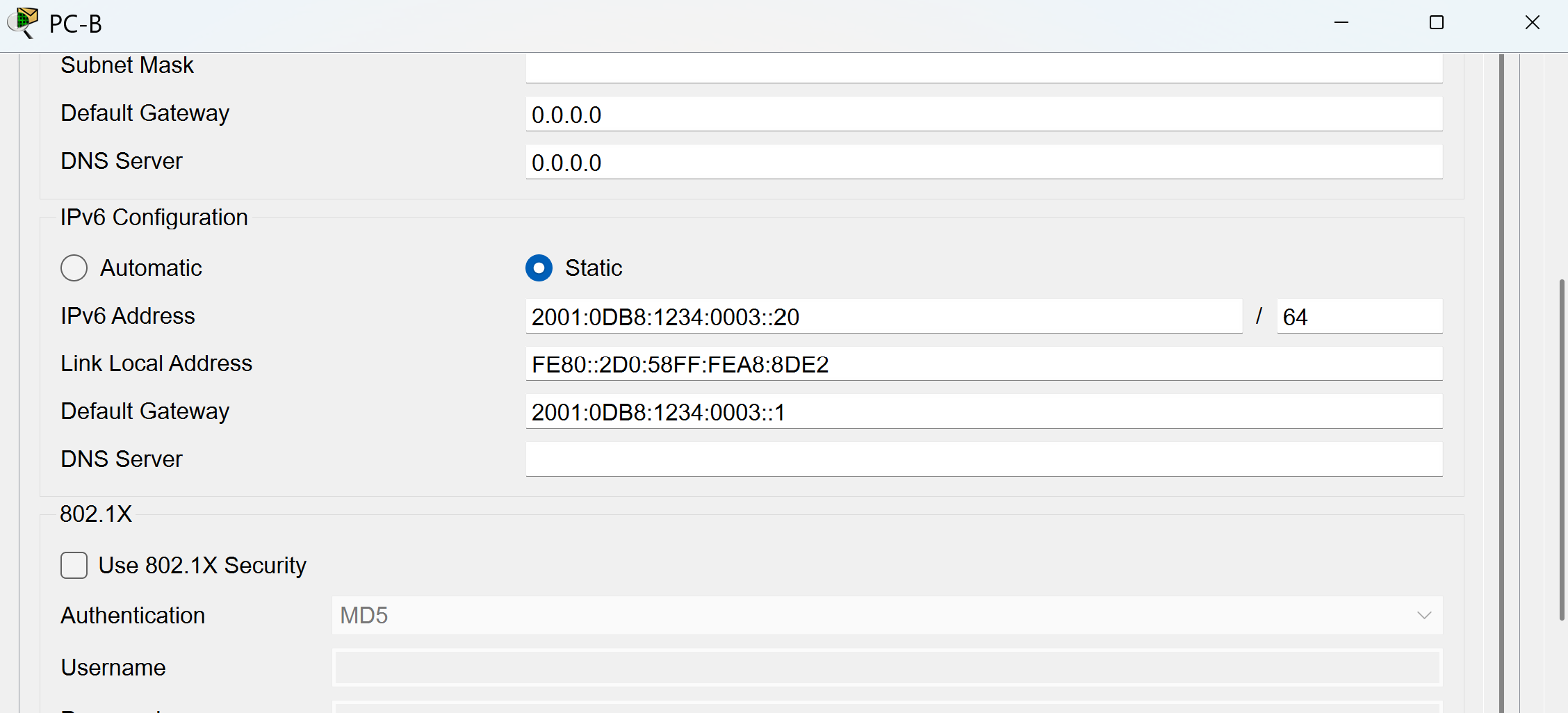

  1. Clique no PC-B → Desktop → IP Configuration

  2. Configure:

    • IPv6 Address: 2001:0DB8:1234:0003::20/64

    • Gateway: 2001:0DB8:1234:0003::1

  3. Renomeie o PC para PC-B

Parte 5: Configuração do Roteador RT-TEST

1. Adicionar módulo serial HWIC-2T

  • Siga o mesmo processo da Parte 3.

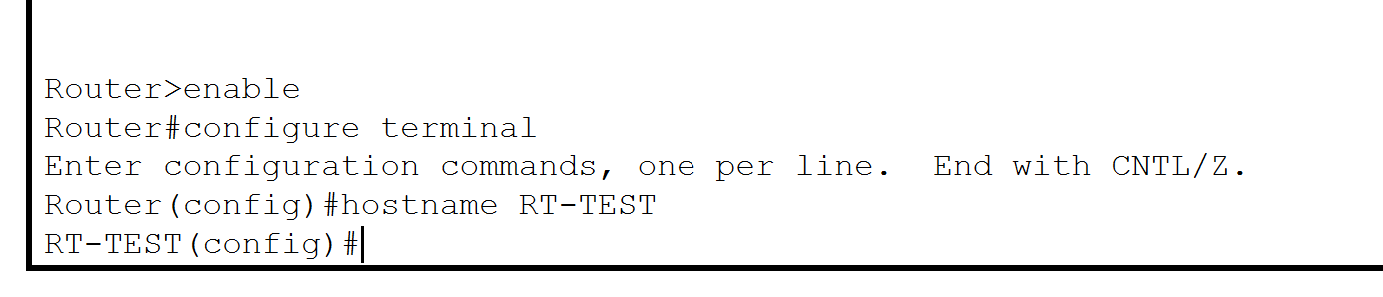

2. Acessar CLI e iniciar configuração

enable
configure terminal
hostname RT-TEST

3. Senhas e segurança

enable secret rc
line console 0
password test
login
exit

line vty 0 4
password test
login
exit

service password-encryption
banner motd #Acesso autorizado somente para administradores da TEST#

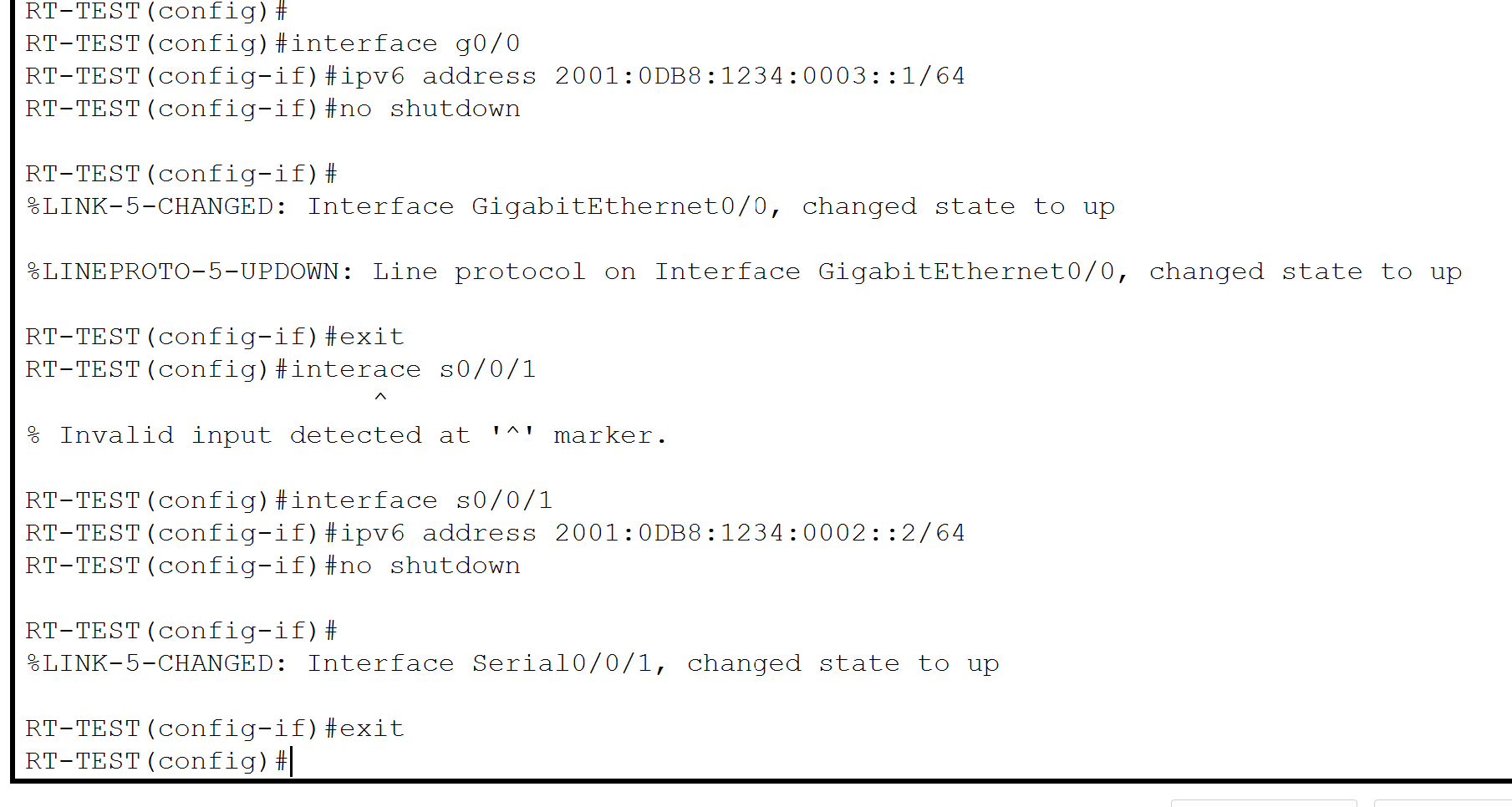

4. Configurar IPv6 nas interfaces

interface g0/0
ipv6 address 2001:0DB8:1234:0003::1/64
no shutdown
exit

interface s0/0/1
ipv6 address 2001:0DB8:1234:0002::2/64
no shutdown
exit

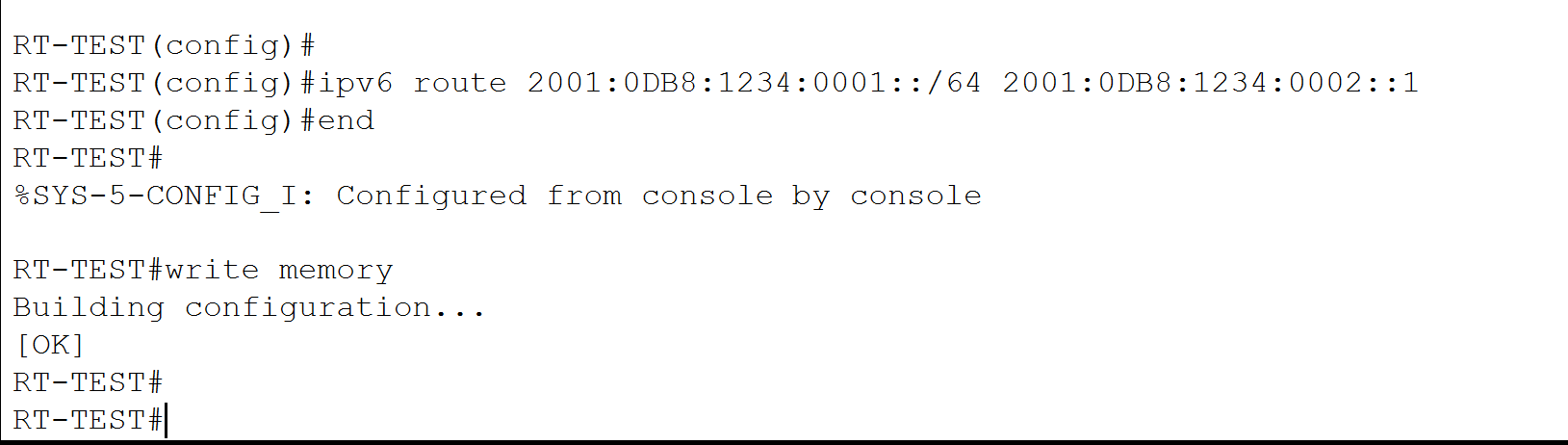

5. Criar rota estática para LAN NETCAT

ipv6 route 2001:0DB8:1234:0001::/64 2001:0DB8:1234:0002::1

6. Salvar as configurações

end
write memory

Parte 6: Verificação da Tabela de Roteamento

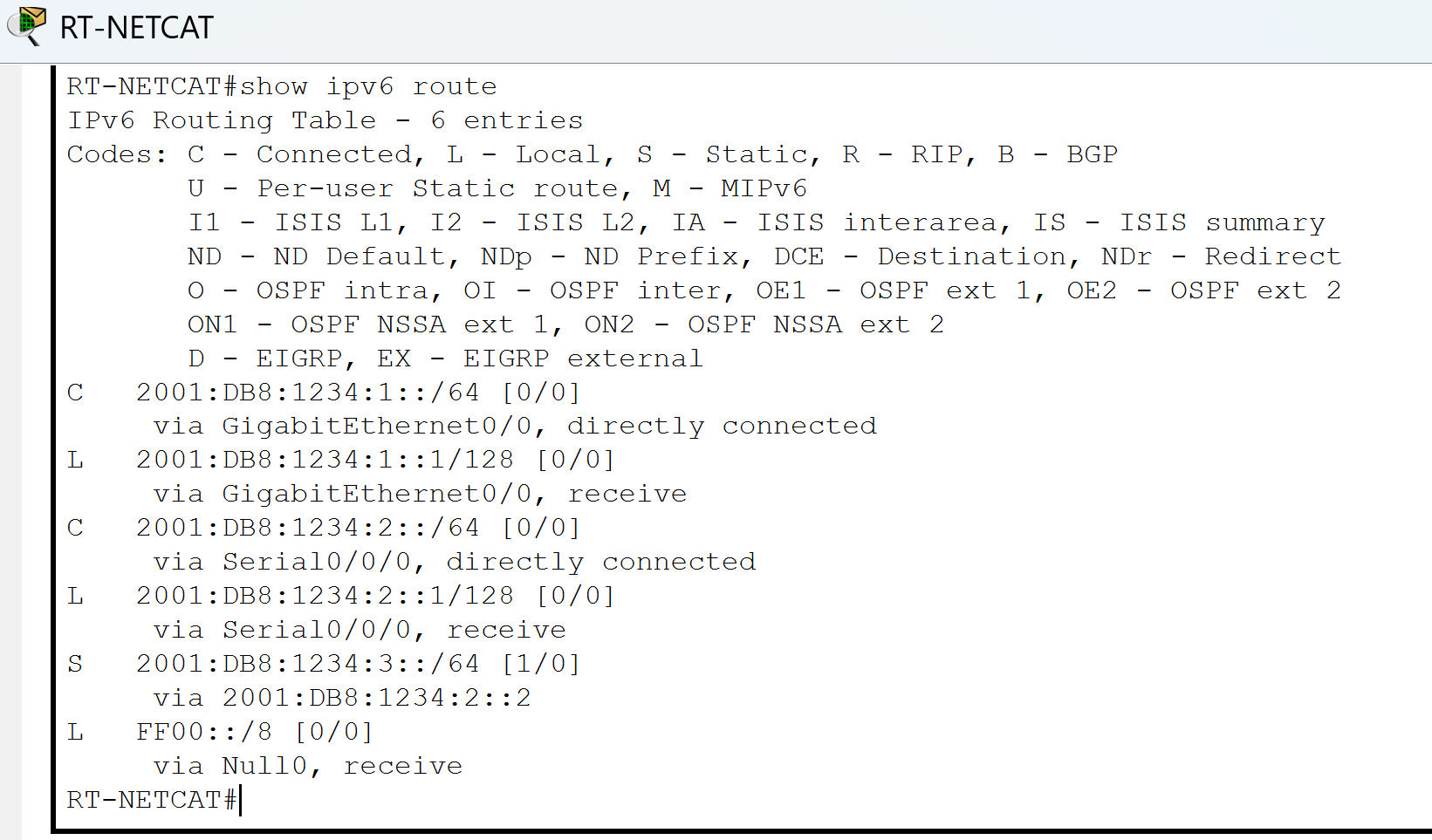

No roteador RT-NETCAT

show ipv6 route

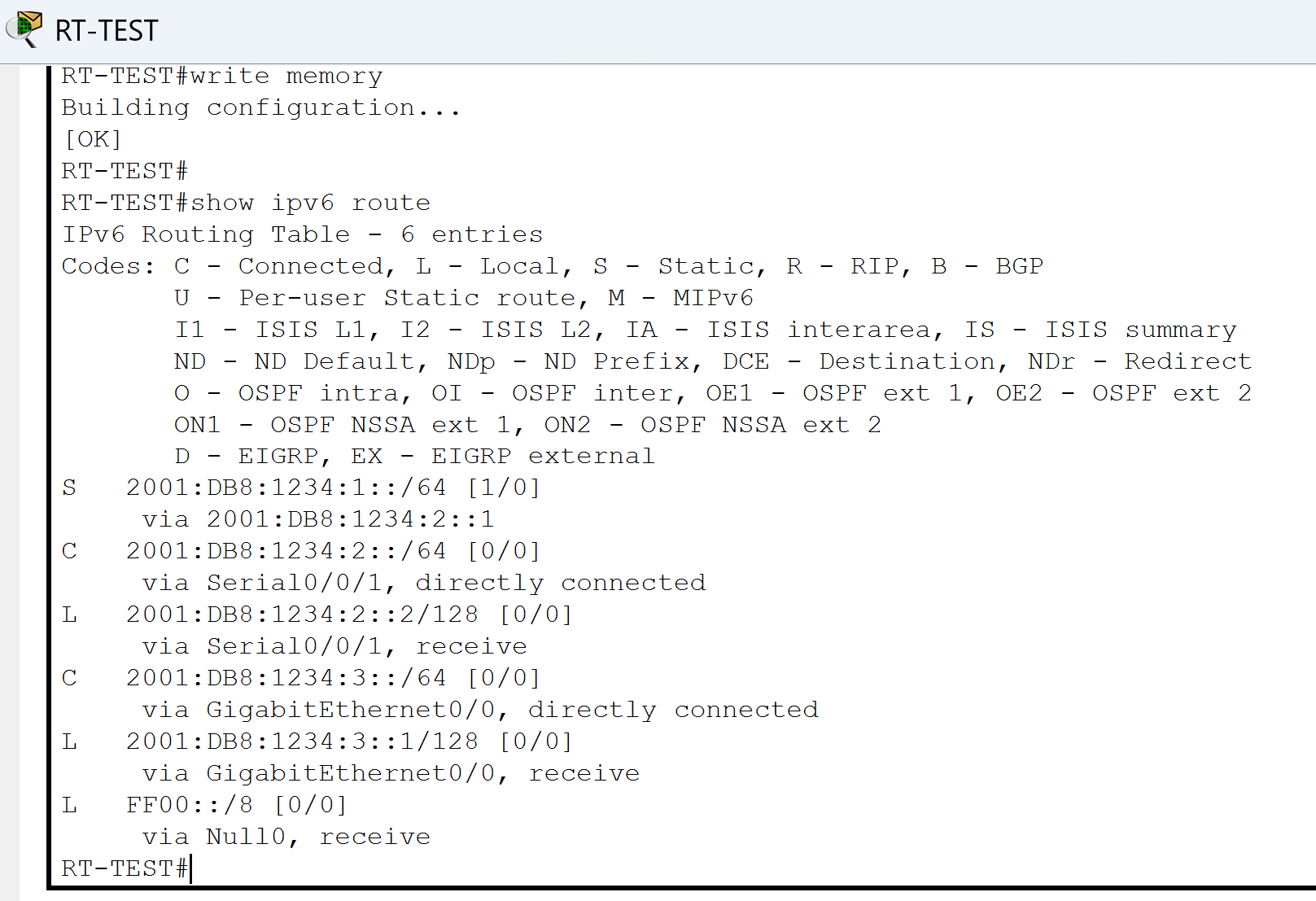

No roteador RT-TEST

show ipv6 route

Verifique se as rotas locais, conectadas e estáticas estão listadas.

Parte 7: Teste de Conectividade

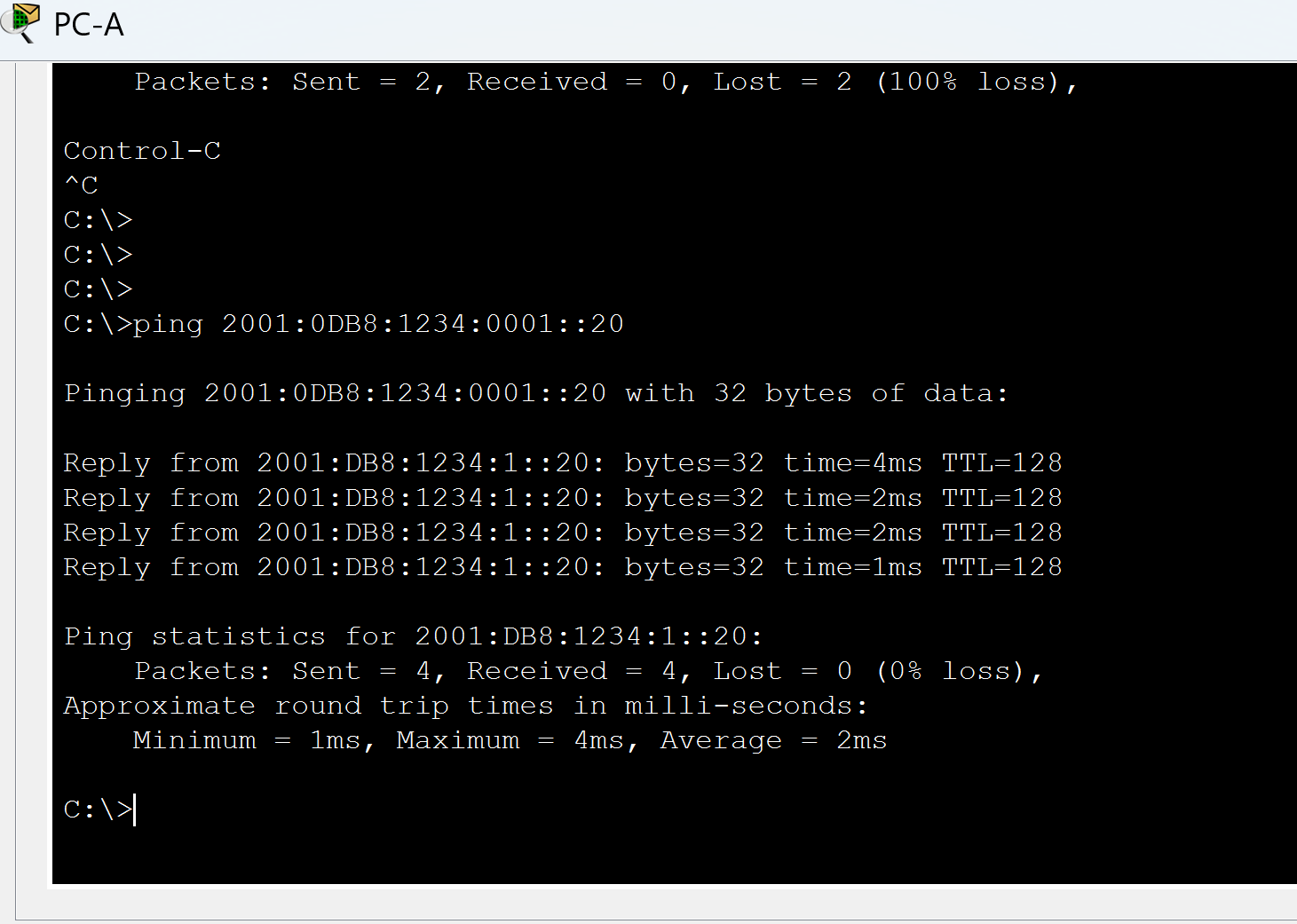

No PC-A

ping 2001:0DB8:1234:0001::20

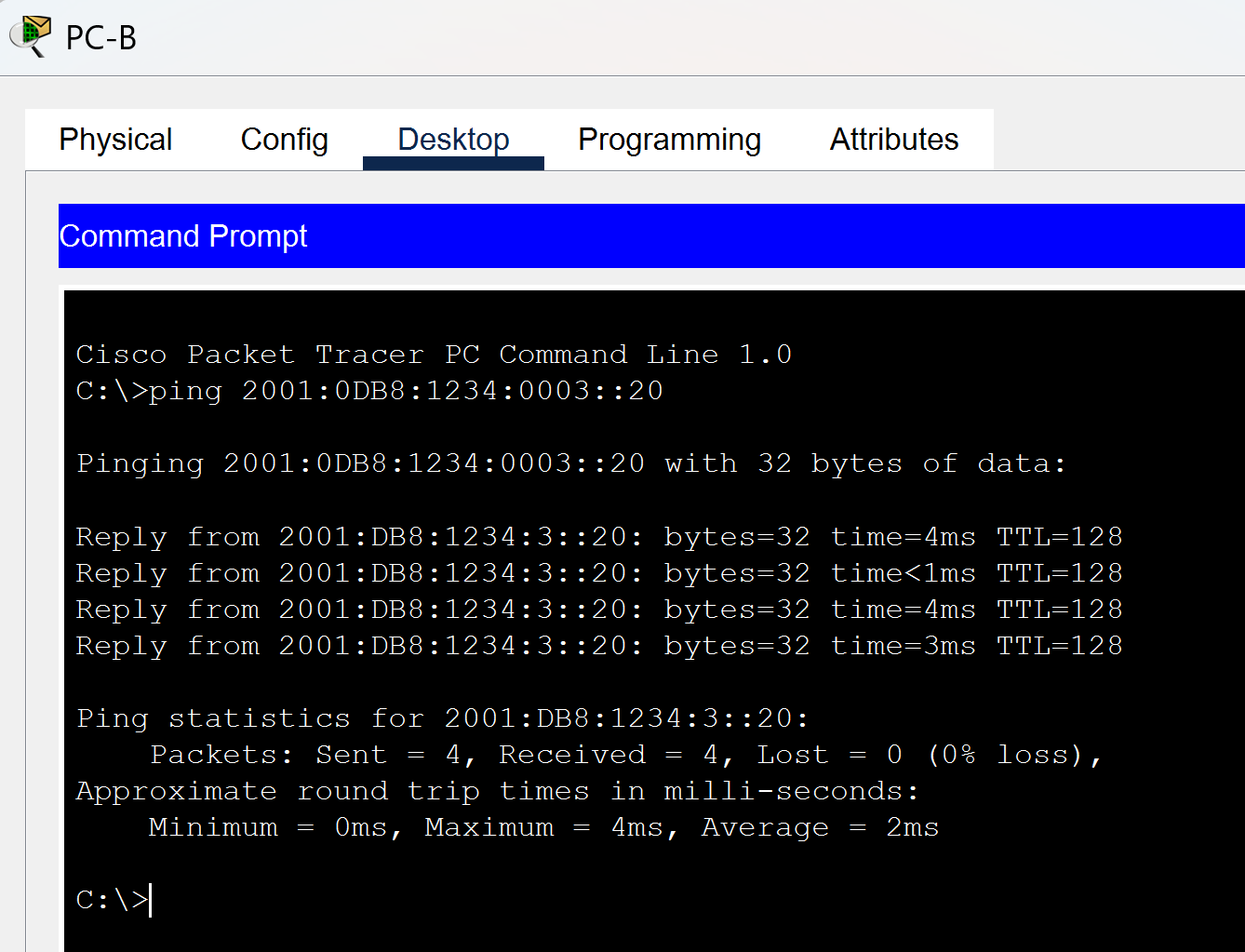

No PC-B

ping 2001:0DB8:1234:0003::20

Se os pings forem bem-sucedidos, a comunicação entre as LANs NETCAT e TEST está funcionando corretamente via IPv6 com roteamento estático.

Conclusão:

Este laboratório demonstrou com clareza como configurar uma rede IPv6 com roteadores Cisco no Packet Tracer, incluindo roteamento estático entre as LANs NETCAT e TEST. Com as configurações corretas aplicadas, a comunicação entre os hosts foi estabelecida com sucesso, comprovando o funcionamento do cenário. Este exercício é ideal para reforçar conceitos práticos de IPv6, roteamento estático e estrutura de redes.
